WDA

Wassergekühlter Kaltwassersatz

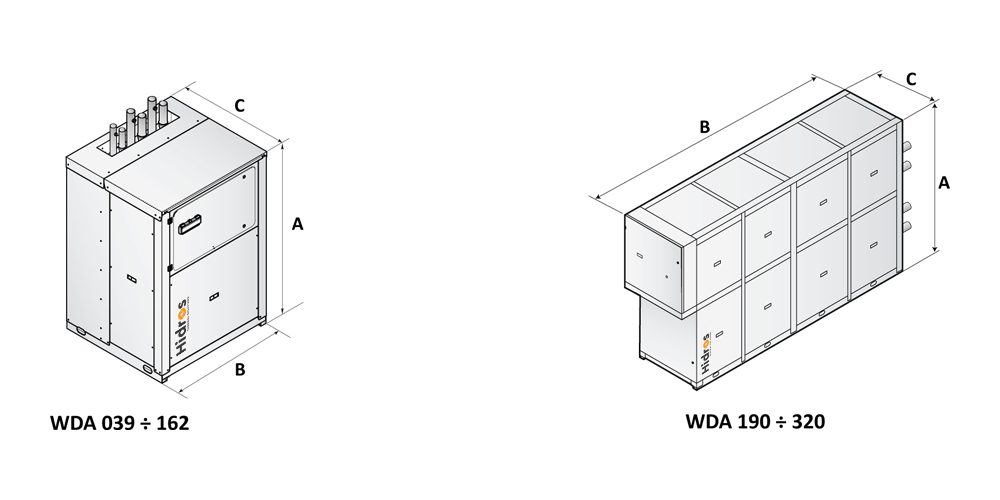

Haupteigenschaften der WDA wassergekühlten Kaltwassersätze

Die wassergekühlten WDA Kaltwassersätze wurden für mittlere und große Gewerbegebäude und Wohnanlagen entwickelt. Die Geräte können Kühlwassertemperaturen von 7 °C erzeugen. Ideal für Betrieb in Kombination mit Gebläsekonvektoren oder Lüftungsanlagen.

Die wassergekühlten WDA Kaltwassersätze besitzen eine hohe Leistungsfähigkeit. Besonders im Teillastbetrieb sorgt der Einsatz von Tandem-Verdichtern für diese Eigenschaft. Darüber hinaus zeichnen sich die Geräte durch einen leisen Betrieb in jeder Anwendung aus. Die Vielseitigkeit, eine große Auswahl an Ausführungen und eine breite Palette an Zubehör machen die Baureihe ideal für den Einsatz.

Features

Kühlleistung: 38,8 bis 365,2 kW

  • hocheffizient
  • vielseitig einsetzbar
  • extrem leise

Versionen

LSleise Ausführung
STDnur kühlen
EVMotorverdampfersatz
BTnur kühlen für niedrige Austrittstemperaturen
RPnur kühlen mit partieller Wärmerückgewinnung

Standard

  • Hauptschalter
  • Strömungswächter

Upgrades

  • Hydraulik-Kit (nur Pumpenquellkreis)
  • partielle Wärmerückgewinnung
  • Gummischwingungsdämpfer
  • Federschwingungsdämpfer
  • elektronischer Sanftanlauf
  • Kältemanometer
  • Flüssigkeitsmagnetventil
  • Kühlwasserregelventil (nur kühlen)
  • externe Fernbedienung
  • serielle Schnittstellenkarte
  • modulierendes Quellwasser-Regelventil 4-20 mA

Ausführungen der WDA wassergekühlten Kaltwassersätze

Version LS: geräuscharme Variante

Diese Version ist akustisch isoliert. Kompressor und Wärmetauscher sind mit einer Ummantelung sowie Isoliermaterial einer hohen Dichte und einer schweren Bitumenschicht versehen.

Version EV: Motorverdampferversion

Diese Version ist mit Mikroprozessorregelung ausgestattet. Geeignet für Kältemittel R410 A. Die Motorverdampfersätze werden ohne Kältemittelfüllung (nur Stickstofffüllung) geliefert.

Version STD: nur kühlen

Ausführung nur für die Kühlung, geeignet zur Erzeugung von Kaltwasser bis zu einer Mindesttemperatur von 4 °C.

Version BT

Ausführung für Niedertemperatur-Wasserversorger mit einem speziellen Kühlkreislauf, der den Betrieb mit Kaltwassersystemen zwischen +4 °C und -5 °C ermöglicht.

Version RP: partielle Wärmerückgewinnung

Diese Version ist mit einem zusätzlichen Wärmetauscher ausgerüstet. Er ist mit dem Verflüssiger in Reihe geschaltet. Das dient der Brauchwassererwärmung, wenn
die Anlage im Kühlbetrieb arbeitet.

Beschreibung der WDA wassergekühlten Kaltwassersätze

Gehäuse

Alle Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen. Die Standardfarbe der Geräte ist RAL 9018.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf ist völlig unabhängig vom anderen getrennt und haben keinen Einfluss auf einen nicht korrekt laufenden Kreislauf im Betrieb. Jeder Kältekreislauf beinhaltet: Absperrventil in der Flüssigkeitsleitung, Schauglas, Filtertrockner, Thermostatisches Expansionsventil mit äußerem Druckausgleich, Schraderventile als Wartungs- und Kontrollanschluss, Sicherheitsventil (nach PED Vorschriften).

Verdichter

Die Scrollverdichtertypen sind mit Kurbelwannenheizung, einer Ölstandsanzeige, sowie einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert. Die Kurbelwannenheizung ist im Stand-By Betrieb der Verdichter ständig geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes. Alle Verdichter arbeiten im Tandembetrieb. Diese Bauweise erlaubt den Anlagen bei teilweiser vergleichbarer Last mit unabhängigem Kältekreislauf eine höhere Leistungsfähigkeit.

Verflüssiger

Die schweißgelöteten Platten des Verflüssigers sind aus Edelstahl AISI 316. Bei den Größen 039 bis 162 werden einkreisige Wasserkreisläufe und ab der Größe 190 werden zweikreisige „Kreuzstrom“ Plattentypen verwendet. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Verflüssiger ist werksseitig mit einer geschäumt, zellgeschlossener Isolierung versehen, die mit einer Frostschutzheizung (Optional) aus gerüstet werden kann.

Verdampfer

Die schweißgelöteten Platten des Verdampfers sind aus Edelstahl AISI 316. Bei den Größen 039 bis 162 werden einkreisige Wasserkreisläufe und ab der Größe 190 werden zweikreisige „Kreuzstrom“ Plattentypen verwendet. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Verdampfer ist werksseitig mit einer geschäumt, zellgeschlossener Isolierung versehen, die mit einer Frostschutzheizung (Optional) aus gerüstet werden kann. Jeder Verdampfer ist mit einem Temperaturfühler als Frostschutzwächter ausgestattet.

Mikroprozessor

Die WDA–Geräte sind standardmäßig mit Mikroprozessoren ausgestattet. Der Mikroprozessor steuert folgende Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Auf Rückfrage können einige Mikroprozessoren in ein Gebäudemanagementsystem (DDC; BMS) eingebunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS; LONWORKS; BACNET oder TREND- Protokolle.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE 73/23 und 89/336 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Alle WDA – Geräte sind mit folgendem Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Equipment ausgestattet: Wassereintrittssensor zur Regelung der Wassertemperatur (12°C), Frostschutzsensor in der Wasseraustrittseite am Verdampfer (7°C), Hochdruckschalter im Kältemittelkreislauf mit manuellem Reset, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Verdichter Thermischer Überstromschutzschalter, Ventilator Thermischer Überstromschutzschalter, Strömungswächter.
