WZA

Wasser-Wasser-Erdwärmepumpe

Haupteigenschaften der WZA Wasser-Wasser-Erdwärmepumpe

Die WZA-Wärmepumpen sind für den Einsatz in Verbindung mit Grundwasser- oder Erdwärmebohrungen geeignet.

Die Baureihe WZA wurde speziell für den Gebrauch in Verbindung mit einer Fußbodenheizung entwickelt. Sie ist für alle Anwendungen geeignet, in denen maximale Effizienz und Heizleistung benötigt wird. Sie ist in der Lage bis zu 60°C heißes Wasser zu produzieren.

Die Geräte sind in 2-Leiter- und 4-Leiter-Konfiguration erhältlich. Alle WZA Versionen sind in der Lage, Trinkwasser zu erwärmen. Das geschieht in der 2-Leiter-Version durch die Aktivierung eines Dreiwegeventils. Die 4-Leiter-Version ermöglicht das durch einen unabhängigen hydraulischen Wasserkreislauf, der die Warmwasserproduktion unabhängig vom Betriebszustand der Wärmepumpe erlaubt.

Features

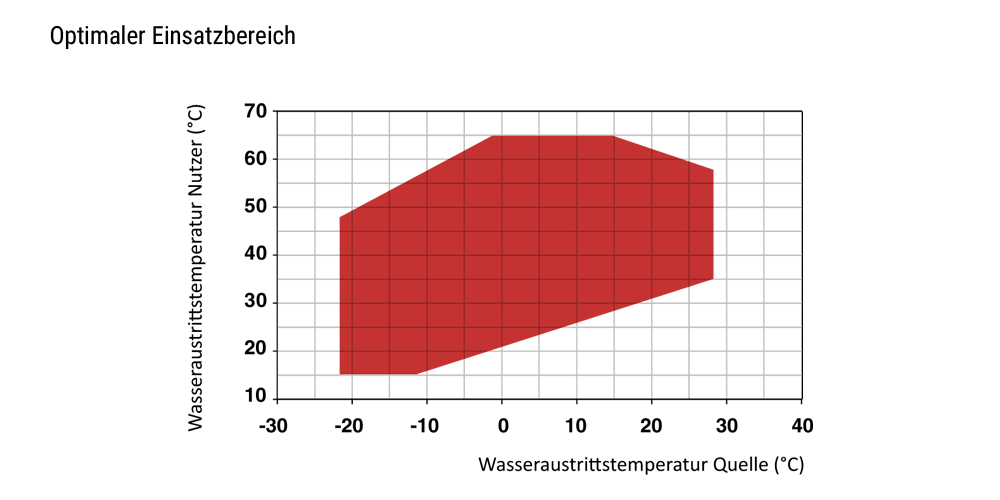

Heizleistung: 7,7 bis 44,7 kW
Kühlleistung: 5,5 bis 33,4 kW

  • mit HP-Verdichter
  • für Fußbodenheizungen besonders geeignet

Versionen

HHnur heizen
RVreversibel: heizen oder kühlen möglich
LSleise Ausführung
POGerät für Grundwassersonden
GEGerät für Erdwärmesonden
FCGerät mit Freikühlung
P2U2-Leiter-System: heizen oder kühlen ohne Trinkwassererwärmung
P4S4-Leiter-System: heizen oder kühlen mit gleichzeitiger Trinkwassererwärmung in separatem Kreislauf

Standard

  • Hauptschalter
  • Mikroprozessorregelung
  • Wasserpumpen (Primärpumpe, Brauchwasserpumpe, Sekundärpumpen)
  • Leise Ausführung LS

Upgrades

  • elektronischer Sanftanlauf
  • Antivibrationsfüße
  • externe Fernbedienung
  • serielle Schnittstellenkarte

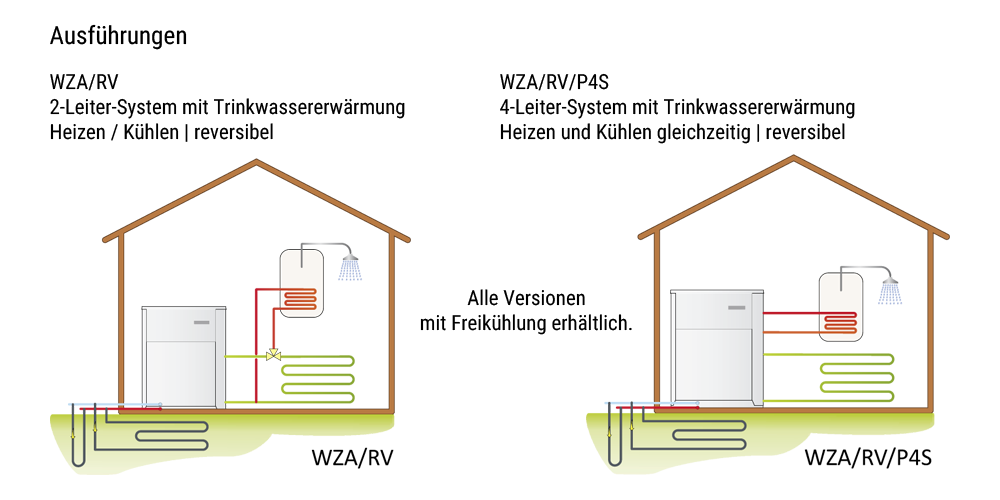

Ausführungen der WZA Wasser-Wasser-Erdwärmepumpe

WZA/RV/P2U 2-Leiter Version

Diese Version kann zusätzlich zur Produktion von warmem Wasser zum Heizen oder kaltes Wasser zum Kühlen auch das Brauchwasser (TW) aufheizen. Drei Temperaturen (Heizen und TW) / (Kühlen und TW) sind möglich. Der Regler schaltet die externen 3-Wege- Ventile um. Priorität hat immer das Trinkwasser auch wenn sich die Anlage im Kühlbetrieb befindet, der Kältekreislauf wird beim Kühlbetrieb automatisch umgeschaltet.

WZA/RV/P4S 4-Leiter Version

Das 4-Leiter-System kann warmes Wasser zum Heizen, kaltes Wasser zum Kühlen und heißes Wasser für die Brauchwassererwärmung (TW) mit einem zweiten Plattenwärmetauscher durchführen. Wenn gekühlt wird, kann gleichzeitig das TW durch Wärmerückgewinnung aufgeheizt werden. Das warme oder kalte Wasser hat einen eigenen Kreislauf und TW hat einen separaten Kreislauf. Im Heizbetrieb hat TW immer Vorrang.

Beschreibung der WZA Wasser-Wasser-Erdwärmepumpe

Gehäuse

Alle Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, thermisches Expansionsventil mit externem Ausgleich, Schrader-Ventil für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung nach PED Vorschriften).

Verdichter

Die Scroll-Verdichter sind spezielle High Performance Scrolltypen, die speziell mit einer sehr hohen Effizienz für Kältekreisläufe mit sehr niedrigen Umgebungstemperaturen arbeiten. Die Verdichter sind mit Kurbelwannenheizung, sowie einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert. Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front- Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.

Quellwärmetauscher

Die schweißgelöteten Platten des Nutzer-Wärmetauschers sind aus Edelstahl AISI 316. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Nutzer-Wärmetauscher ist werksseitig mit einer geschäumt, zellgeschlossener Isolierung versehen, die mit einer Frostschutzheizung (Optional) aus gerüstet werden kann. Jeder Verdampfer ist mit einem Temperaturfühler als Frostschutzwächter ausgestattet.

Nutzerwärmetauscher

Die schweißgelöteten Platten des Nutzer-Wärmetauschers sind aus Edelstahl AISI 316. Alle Geräte sind mit einem Unterkühler zur Steigerung der Leistung des Kältekreislaufs. Der Nutzer-Wärmetauscher ist werksseitig mit einer geschäumt, zellgeschlossener Isolierung versehen.

Mikroprozessor

Die Geräte sind standardmäßig mit Mikroprozessoren ausgestattet. Der Mikroprozessor steuert folgende Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Der Mikroprozessor regelt ebenfalls die automatische Abtauung (Winterbetrieb / Heizbetrieb bei niedrigen Außentemperaturen), sowie Sommer/Winter Change Over. Die Kontrolle ist auch im Stande das Programm der Legionellenschaltung zu aktivieren, Integration mit anderen thermischen Quellen (elektrische Heizgeräte), Solarkollektoren usw., Kontrolle und Management von modulierenden Ventilen und der Brauchwasserladepumpe zu schalten. Auf Nachfrage kann jeder Mikroprozessor mit einem Gebäudemanagementsystem verbunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE EN60204 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Die Schutzart der Schalttafel ist IP55. Alle Geräte sind mit folgendem im Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Equipment ausgestattet: Wassereintrittssensor zur Regelung der Wassertemperatur, Frostschutzsensor in der Wasseraustrittseite, Hochdruckschalter im Kältemittelkreislauf mit manuellem Reset, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Kompressor thermischer Überstrom- Schutzschalter, Hoch- und Niederdruckgeber, Differenzdruckschalter am Quell- und Nutzerkreislauf.

Hydraulik Kit

Alle Geräte werden mit eingebautem Hydraulikkit mit nachstehender Ausstattung geliefert: Verbraucherkreislauf: Enthält Inverterpumpe, Expansionsgefäß, Füllventil, Entleerventil und Durchflussüberwachung (Differenzdruckschalter). Quellkreislauf: Inverterpumpe, Differenzdrucküberwachung, Füllventil, Entleerventil, Expansionsgefäß. Für Anlagen mit Sanitär-Warmwasserkreis ist eine Inverterpumpe, geregelt durch den Mikroprozessor, enthalten.
