UTA - UTAZ

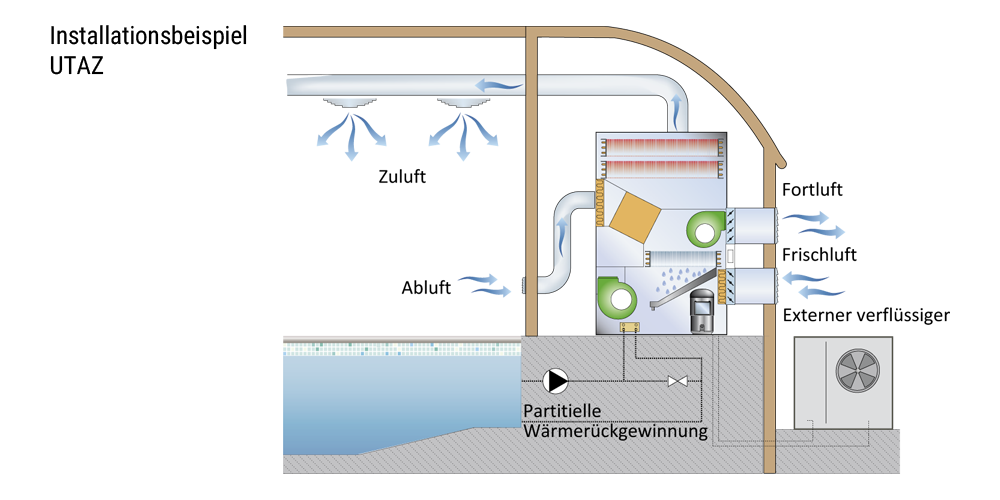

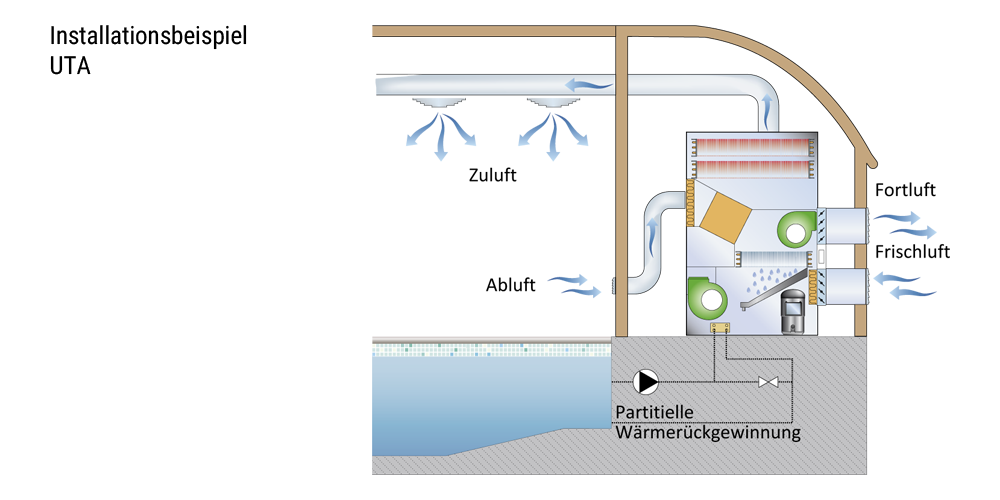

Die Hochleistungsluftentfeuchter mit Wärmerückgewinnung der UTA Baureihe wurden entwickelt, um Temperatur, Luftfeuchtigkeit, Wärmerückgewinnung und Frischluftzufuhr in Schwimmbadanlagen oder anderen Gebäuden mit ähnlichen Bedingungen zu regulieren.

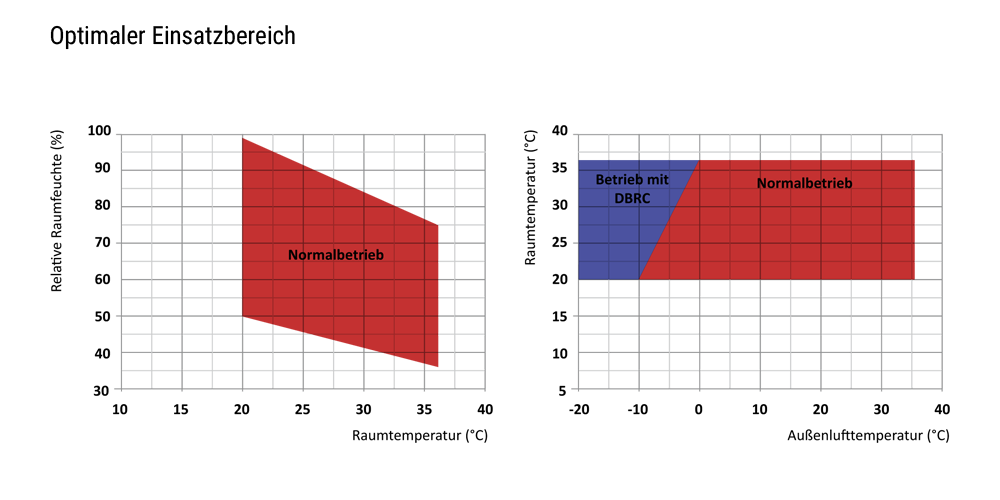

Die Geräte der UTA Baureihe können in Umgebungen mit einer Lufttemperatur bis zu 36 °C und mit bis zu 30 % Frischluft betrieben werden.

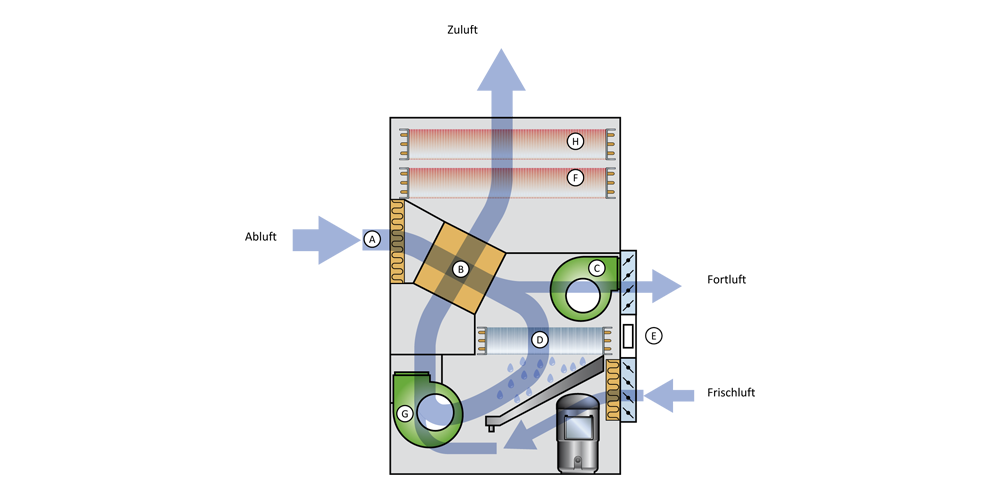

Die Baureihe beinhaltet 7 Modelle mit einer Luftumwälzung von 1.500 bis 6.000 m³/h. Die Verwendung eines doppelt genutzten Kreuzstromwärmetauschern erhöht die Entfeuchtungsleistung um bis zu 30 % im Vergleich zu herkömmlichen Luftentfeuchtern mit gleicher Leistungsaufnahme. Die Nutzung dieser Art der Wärmerückgewinnung erlaubt eine sinnvolle Vorkühlung der Luft nahe des Sättigungspunktes, wodurch das Gerät in latenten Lasten arbeitet.

Alle Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl. Alle Geräte sind serienmäßig mit einer Tropfwanne aus Edelstahl ausgestattet. Die Farbe des Geräts ist RAL 7035 (Lichtgrau).

Als Kältemittel wird R410A eingesetzt. Die im Kältemittelkreislauf eingesetzten Komponenten stammen ausschließlich von international etablierten Markenherstellern. Alle geschweißten Verbindungen sind nach ISA 97/23 ausgeführt. Der Kältemittelkreislauf beinhaltet u.a. Sichtscheibe, Filtertrockner, thermisches Expansionsventil mit äußerem Druckausgleich, Schraderventile für Wartung und Reparatur, Hochdruckschalter (gemäß Druckbehälterrichtlinie). Die Regelung der Abtauzyklen erfolgt über elektronisch gesteuerte Umschaltventile.

Das Gerät ist mit einem Scrollverdichter mit Kurbelwannenheizung und Übertemperaturschutz in der Motorwicklung ausgestattet. Er ist auf Gummischwingungsdämpfern montiert und kann optional mit einer schalldämmenden Isolierung versehen werden. Die Kurbelwannenheizung ist immer aktiv, wenn sich der Verdichter im Stand-By-Betrieb befindet. Zugang zum Inneren des Gerätes erhält man durch Abnahme der Frontverkleidung des Gerätes.

Verflüssiger und Verdampfer bestehen aus Kupferrohren mit einem Durchmesser von 3/8” und Aluminiumlamellen einer Stärke von 0,1mm. Da diese Geräte in aggressiver Umgebung betrieben werden, ist der Verdampfer mit Epoxid-Pulver beschichtet um ihn gegen Korrosion beständig zu machen. Um den Wärmeübergang zu optimieren, wurden die Kupferrohre in die Aluminiumlamellen eingestanzt. Die Geometrie der Verflüssigeroberfläche und der Einsatz langsam drehender (und dadurch geräuscharmer) Ventilatoren garantieren einen niedrigen luftseitigen Widerstand und somit einen geringen Druckverlust. Die Abtropfwanne ist standardmäßig in pulverbeschichtetem, rostfreiem Stahl ausgeführt. Außerdem verfügt jeder Verdampfer über einen Temperaturfühler, welcher den automatischen Abtauprozess steuert.

Die Wärmerückgewinnung erfolgt über einen Kreuzstromwärmetauscher mit lackierten Aluminiumplatten und einem verzinkten Stahlrahmen mit zusätzlicher Befestigung des Wärmetauschers, damit das Gerät auch in aggressiver Umgebung betrieben werden kann. Der Wärmetauscher hat einen niedrigen Druckverlust und ist serienmäßig mit einer Tropfwanne aus Edelstahl ausgestattet.

Das Heißwasser-Heizregister besteht aus Kupferrohren mit einem Durchmesser von 3/8” und Aluminiumlamellen einer Stärke von 0,1 mm. Um den Wärmeübergang zu optimieren, wurden die Kupferrohre in die Aluminiumlamellen eingestanzt. Alle Heißwasser-Heizregister verfügen über ein eingebautes Dreiwege-Regulierungsventil, das direkt vom Mikroprozessor des Geräts gesteuert wird.

Der Zuluftventilator ist ein Hoch-Leistungs-Radialventilator mit doppeltem Einlass und vorwärts gekrümmten Schaufeln und direkt verbunden mit dem elektrischen Motor. Der Zuluftventilator besteht aus verzinktem Stahlblech mit einer Polyurethan Beschichtung. Der elektrische Motor ist ein hoch effizienter, bürstenloser DC-Motor mit einem externen Rotor. Der Zuluftventilator ist statisch und dynamisch ausgewuchtet, Klasse 6,3 nach der ISO 1940. Der elektrische Motor hat eine separate elektrischen Antrieb, eine 0-10 V Regulierung, einen integrierten PFC, ein integrierter Überhitzungsschutz (im Falle einer deutlichen Reduzierung der Spannungsversorgung). Die Schutzart des Motors ist IP54. Serienmäßige Interfacekarte mit einem Modbus-Protokoll RTU.

Der Abluftventilator ist ein Hoch-Leistungs-Radialventilator mit doppeltem Einlass und vorwärts gekrümmten Schaufeln und direkt verbunden mit dem elektrischen Motor. Der Abluftventilator besteht aus verzinktem Stahlblech mit einer Polyurethan Beschichtung. Der elektrische Motor ist ein hoch effizienter, bürstenloser DC-Motor mit einem externen Rotor. Der Zuluftventilator ist statisch und dynamisch ausgewuchtet, Klasse 6,3 nach der ISO 1940. Der elektrische Motor hat eine separate elektrischen Antrieb, eine 0-10 V Regulierung, einen integrierten PFC, ein integrierter Überhitzungsschutz (im Falle einer deutlichen Reduzierung der Spannungsversorgung). Die Schutzart des Motors ist IP54. Serienmäßige Interfacekarte mit einem Modbus-Protokoll RTU.

Die Frisch- und Abluftbefeuchter bestehen aus einem Aluminiumrahmen und Aluminiumlamellen. Der Abstand zwischen den Lamellen beträgt 150 mm. Die Klappen bestehen aus Nylon. Frisch- und Abluftbefeuchter sind miteinander verbunden und mit einem Servomotor ausgestattet, welcher vom Mikroprozessor des Geräts gesteuert wird.

Der Luftfilter ist standardgemäß in der Anlage enthalten. Die Luftfilter (Effizienzklasse G5 gemäß EN 779.2002) bestehen aus synthetischem Material, sind wellenförmig und laden sich nicht statisch auf. Zur Reinigung oder Entsorgung können sie leicht entnommen werden.

Folgende Funktionen aller Geräte der UTA Baureihe werden von einem Mikroprozessor gesteuert: Verdichtersynchronisierung, automatischer Abtauprozess, Versorgungs- und Abluft, Nachwärmventil und Alarme. Auf einer LCD-Anzeige lassen sich Arbeitsmodus, Sollwerte und Alarme des Geräts ablesen.

In allen Geräten der UTA Baureihe wird serienmäßig an der Abluftseite ein elektronischer Temperatur- und Feuchtigkeitsfühler installiert, wodurch das Gerät nach den jeweils eingestellten Werten in den Entfeuchtungs- oder Heizmodus schaltet. Durch den Fühler können Temperaturwerte im Einsatzbereich von 0 - 50 °C und Feuchtigkeitswerte im Einsatzbereich von 10 - 90 % angezeigt werden.

Die Schalttafel entspricht den Bestimmungen der CEE 73/23 und 89/3336 zur elektromagnetischen Verträglichkeit. Zugang zur Schalttafel erhält man durch Ausschalten des Netzschalters (Position OFF) und Abnahme der Frontverkleidung. Die elektrische Schutzart des Schaltkastens beträgt IP 55. Da Scrollverdichter beschädigt werden können, wenn sie sich in die falsche Richtung drehen, sind alle Geräte der UTA Serie mit einem Phasenüberwachungsrelais ausgestattet, welches den Verdichter im Falle einer falschen Phasenfolge abschaltet. Weiterhin sind folgende elektromechanische Bauteile installiert: Netzschalter, magnetische Wärmeschalter als Schutz von Pumpen und Ventilatoren, Verdichtersicherungen, automatische Stromkreisunterbrecher, Schaltschütze für den Verdichter, Ventilator und Pumpen. Die Steuerplatine verfügt außerdem über potentialfreie Kontakte für ferngesteuertes An- und Ausschalten.

Alle Geräte der UTA Baureihe verfügen über die folgenden Steuer- und Schutzeinrichtungen: Abtauthermostat, Hochdruckschalter mit manueller Rücksetzung, Niederdruckschalter mit automatischer Rücksetzung, Hochdrucksicherheitsventil, thermischer Überlastungsschutz für den Verdichter und den Ventilator.
