WSA/HP

Wassergekühlter Kaltwassersatz mit Wärmepumpenfunktion

Haupteigenschaften der WSA/HP wassergekühlten Kaltwassersätze mit Wärmepumpenfunktion

Die wassergekühlten WSA/HP Kaltwassersätze mit Wärmepumpenfunktion wurden für kleine und mittlere Gewerbegebäude und Wohnanlagen entwickelt. Die Geräte können Kühlwassertemperaturen von 7 °C erzeugen. Ideal für Betrieb in Kombination mit Gebläsekonvektoren oder Lüftungsanlagen.

Die wassergekühlten WSA/HP Kaltwassersätze mit Wärmepumpenfunktion besitzen eine hohe Leistungsfähigkeit. Sie zeichnen sich dabei durch einen extrem leisen Betrieb in jeder Anwendung aus. Die kompakten Abmessungen, ihre Vielseitigkeit und eine breite Palette an Zubehör machen die Baureihe ideal für jede Anwendung.

Features

Kühlleistung: 5,1 bis 45,0 kW
Heizleistung: 6,7 bis 52,7 kW

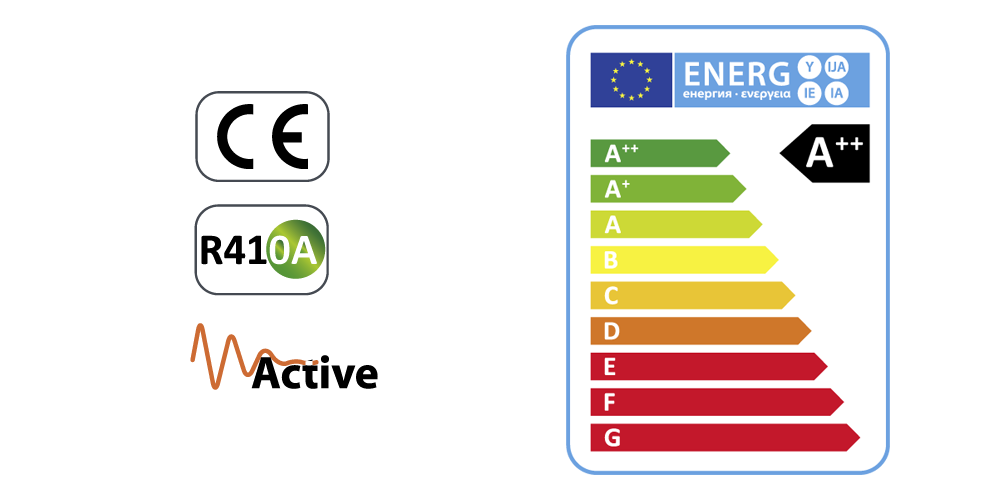

  • hocheffizient
  • vielseitig einsetzbar
  • extrem leise

Versionen

HPWärmepumpenfunktion
EVMotorverdampferversion

Standard

  • Hauptschalter
  • Strömungswächter
  • Mikroprozessorregelung

Upgrades

  • leise Ausführung Basis Version
  • partielle Wärmerückgewinnung
  • Gummischwingungsdämpfer
  • Federschwingungsdämpfer
  • Kältemanometer
  • Kühlwasserdruckregelventil, wasserseitig (nur kühlen)
  • modulierendes Quellwasser-Regelventil 4 - 20 mA
  • elektronischer Sanftanlauf
  • externe Fernbedienung
  • serielle Schnittstellenkarte

Ausführungen der WSA/HP wassergekühlten Kaltwassersätze mit Wärmepumpenfunktion

Version HP: Wärmepumpenfunktion

Die Wärmepumpen-Versionen sind mit einem 4-Wegeumschaltventil ausgestattet und ermöglichen Warmwassertemperaturen von 50 °C. Alle Wärmepumpen sind zusätzlich mit Flüssigkeitssammler, sowie mit einem zweiten thermostatischen Einspritzventil was die Effizient des Kältemittelkreislaufs im Heiz- und Kühlmodus optimiert. Der Mikroprozessor regelt die Abtaufunktion (in Betrieb bei extremen Außentemperaturen im Winter) und für Sommer- und Winterumschaltung.

Version EV: Motorverdampferversion

Diese Version ist mit Mikroprozessorregelung ausgestattet. Geeignet für Kältemittel R410 A. Die Motorverdampfersätze werden ohne Kältemittelfüllung (nur Stickstofffüllung) geliefert.

Beschreibung der WSA/HP wassergekühlten Kaltwassersätze mit Wärmepumpenfunktion

Gehäuse

Alle Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen. Die Standardfarbe der Geräte ist RAL 9018.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, 4-Wegeumschaltventil (nur Wärmepumpe) Rückschlagventil (nur Wärmepumpe) Flüssigkeitssammler (nur Wärmepumpe), Schrader-Ventil für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung (nach PED Vorschriften).

Verdichter

Für die Modelle 06, 08 und 10 werden Spiralverdichtertypen eingesetzt. Alle anderen Modelle sind mit Scroll-Verdichter ausgerüstet. Alle Verdichter sind mit Kurbelwannenheizung, sowie einer Motor- Schutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich im Gehäuse. Die Kurbelwannenheizung, wenn vorhanden, ist im Stand-By Betrieb der Verdichter ständig geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.

Verdampfer / Verflüssiger

Die schweißgelöteten Platten des Verdampfers/Verflüssigers sind aus Edelstahl AISI 316. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Verdampfer/Verflüssiger ist werksseitig mit einer geschäumt, zellgeschlossener Isolierung versehen, die mit einer Frostschutzheizung (Verdampfer optional) ausgerüstet werden kann. Jeder Verdampfer ist mit einem Temperaturfühler als Frostschutzwächter ausgestattet.

Mikroprozessor

Der WSA/HP Kaltwassersatz ist mit einem autoanpassungsfähigen Regelsystems versehen, mit folgenden Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Auf Rückfrage können einige Mikroprozessoren in ein Gebäudemanagementsystem (DDC; BMS) eingebunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS; LONWORKS; BACNET oder TREND- Protokolle. Das autoanpassungsfähige Regelsystem regelt kontinuierlich die Wasseraustrittstemperatur und Austritttemperatur in Abhängigkeit der angefragten Leistung des Gebäudebedarfs zum eingestellten Sollwert. Somit erhält man einen optimierte Leistung und Laufzeit, die Verdichter Einschalt- und Ausschaltzeiten zu verringern, Leistungsaufnahme zu verringern und Laufzeit der kältetechnischen Komponenten zu erhöhen. Das Regelsystem erlaubt entgegen der traditionellen Wassermenge 12-15 L/kW eine reduzierte Wassermenge bis zu 5 L/kW in WSA/HP-Geräten. Dank dieses Regelsystems, kann in WSA/HP Geräten im allgemeinen ohne Pufferspeicher mit offensichtlichen Vorteilen in Bezug auf die Verminderung der Dimensionen, Thermalverluste und Kosten installiert werden.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE 73/23 und 89/336 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Alle WSA/HP – Geräte sind mit folgendem im Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Equipment ausgestattet: Wassereintrittssensor zur Regelung der Wassertemperatur, Frostschutzsensor in der Wasseraustrittseite am Verdampfer, Hochdruckschalter im Kältemittelkreislauf mit manuellem Reset, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Verdichter Thermischer Überstromschutzschalter, Ventilator Thermischer Überstromschutzschalter, Strömungswächter.
