SKH MSR 216

Frei programmierbare Regelung für das Gebäudemanagement

Features

  • fertig programmiert beim Kauf einer Anlage von SKH Systeme
  • Inbetriebnahme durch SKH Systeme
  • Verwaltung online per PC oder Smartphone möglich
  • auf Wunsch automatische Fehlermeldung direkt an SKH Systeme
  • auf Wunsch Fernwartung durch SKH Systeme möglich
  • über 90 % aller Fehlermeldungen können online behoben werden

Haupteigenschaften der SKH MSR 216 frei programmierbaren Regelung für das Gebäudemanagement

Die SKH MSR 216 ist eine frei programmierbare Regelung mit 16 Ein- und 16 Ausgängen.

Es handelt sich um eine komplexe Regelung für Heiz-und Kühlsysteme in Gebäuden. Die SKH MSR 216 ist in der Lage, die Gebäudetechnik sowohl Primär als auch Sekundär zu regeln.

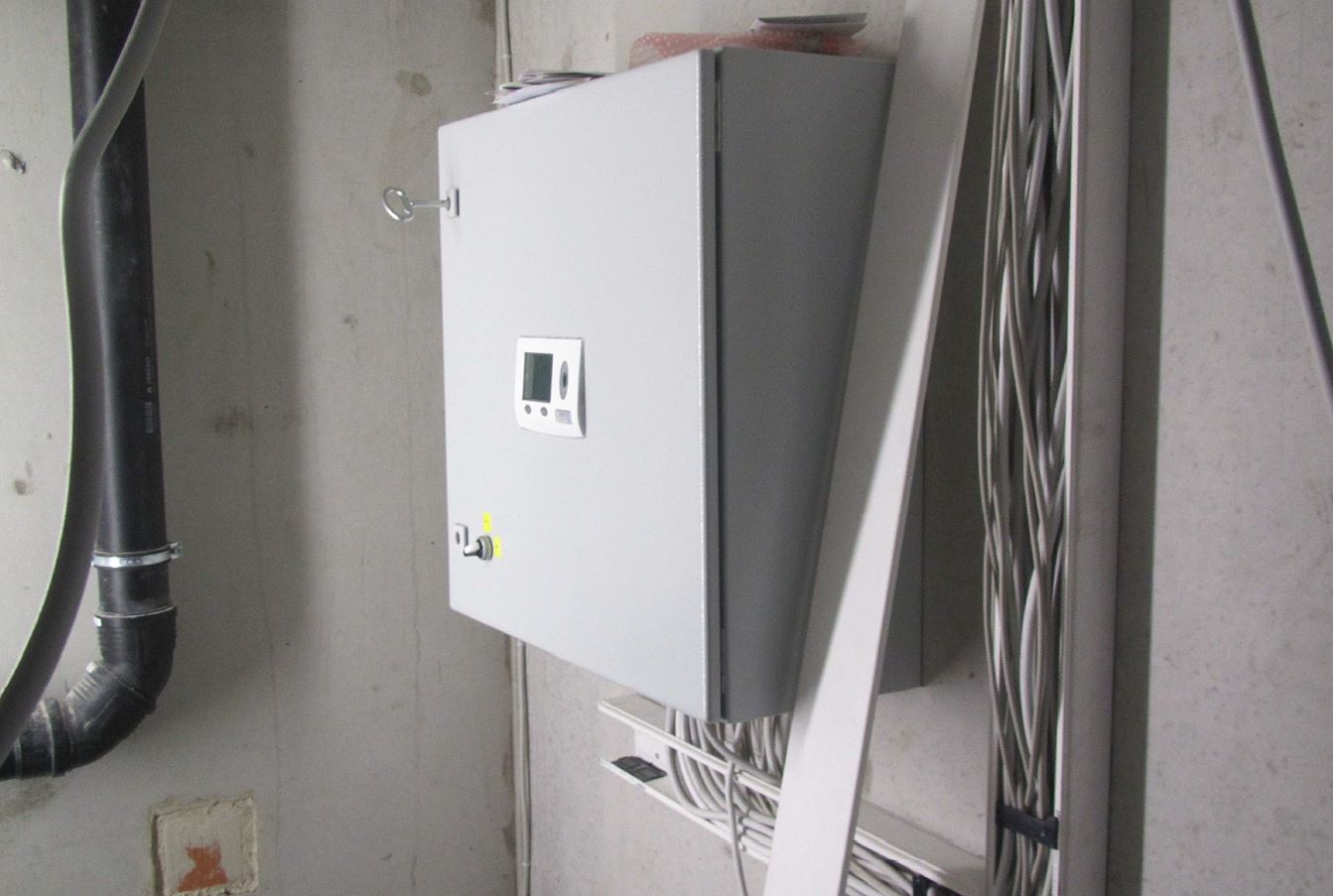

Die Regelung ist je nach Anwendung in zwei Bauformen erhältlich:  Zum einen als klassische Regelung mit Klemmkonsole zur Wandmontage und Farb-Touch-Display. Zum anderen auch als Variante mit aufgesetzter Bedieneinheit für den Schaltschrank.

Beide Bauformen der SKH MSR 216 können online verwaltet werden. Somit ist das Vornehmen von Einstellungen vom Schreibtisch oder dem Smartphone aus jederzeit möglich. Bei der Inbetriebnahme Ihrer Anlage werden Sie von uns auch gleich in die Bedienung der SKH MSR 216 eingewiesen.

Vor der Inbetriebnahme programmiert unser Team die Regelung anhand Ihrer Vorgaben. Sofern Sie uns den Online-Zugriff auf die SKH MSR 216 gestatten, können wir den Betrieb Ihrer Anlage im Heiz- oder Kühlfall optimieren.

Stör- und Fehlermeldungen können von der SKH MSR 216 direkt an Sie oder wahlweise auch an uns gesendet werden. Wir werden dann gemeinsam telefonisch die Ursache für die Fehlermeldung finden. In den allermeisten Fällen können die Fehler ohne weitere Maßnahmen behoben werden. Auf diese Weise sparen Sie nicht nur Zeit sondern auch Fahrt- und Arbeitskosten unserer Servicetechniker.

Nach der Bauauftragung durch Sie, benötigen wir von Ihnen eine exakte Funktionsbeschreibung Ihrer Anlage. Sie ist die Voraussetzung für eine erfolgreiche Programmierung der SKH MSR 216. Natürlich unterstützen wir Sie beim Erarbeiten der gewünschten Funktionen für Ihre Anlage. Danach programmieren wir die Regelung. Die Feinabstimmung der Anlage erfolgt zum Abschluss über den Fernzugriff.

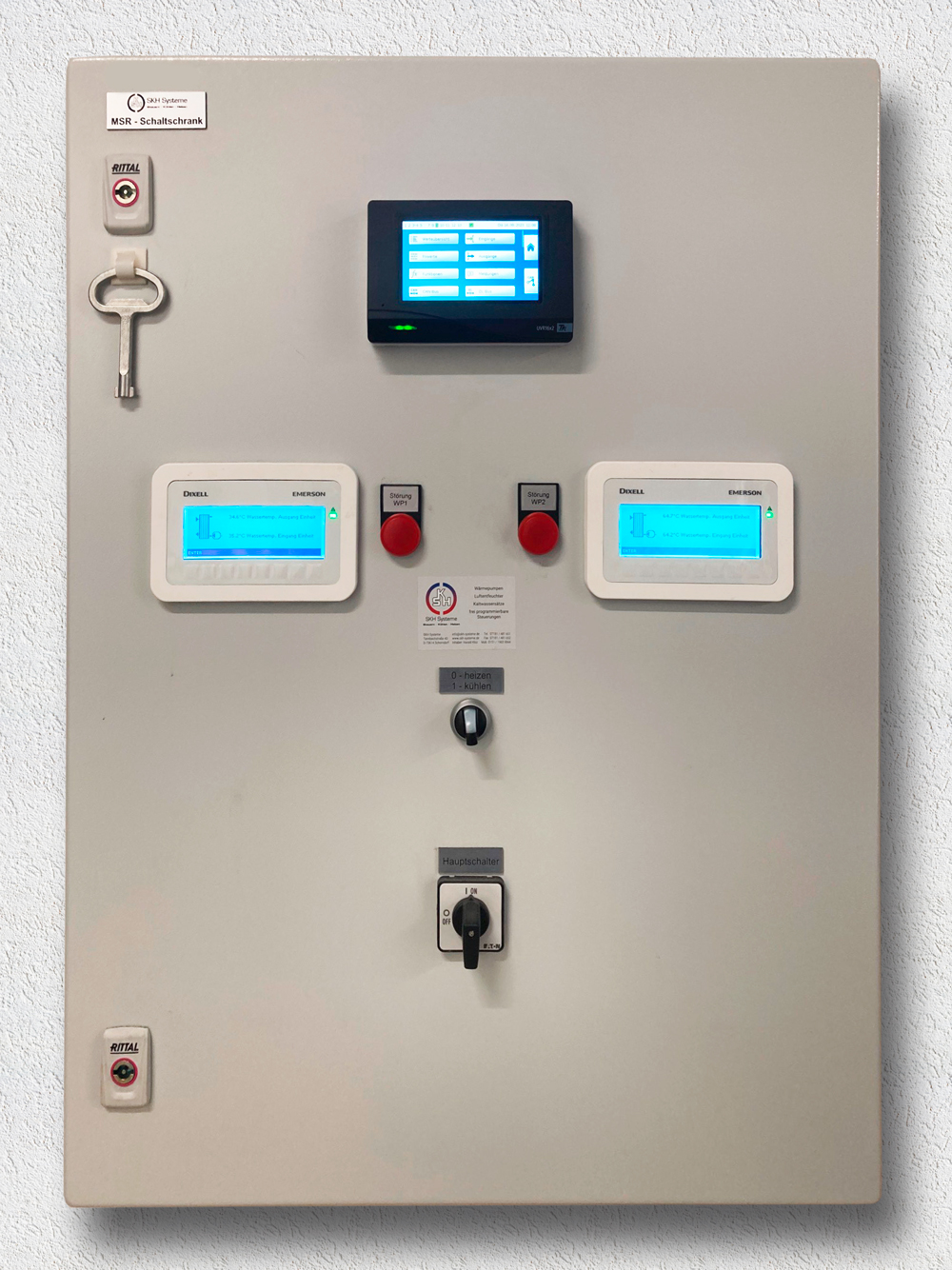

Schaltschrank-Version der SKH MSR 216 frei programmierbaren Regelung für das Gebäudemanagement

Unsere Schaltschränke sind, abhängig von der Anzahl der verbauten Innenelemente, in den Größen 600 x 600 mm und 600 x 800 mm Baugrößen erhältlich.

Mögliche Module im Inneren des Schaltschranks:

  • Hauptschalter in der Tür
  • rote LED in der Tür für Sammelstörmeldung
  • Schalter Kühlen/Heizen in der Tür
  • 2 Relais für Primärpumpe bis max. 6A 230V (höher 6A = Lastschütz und Spannung bauseits) [1 x Ansteuerung MSR + 1 x Eingangssignal vom Erzeuger],
  • Trafo 24 V DC max. 60 VA
  • alle Eingänge auf Reihenklemmen (inkl. Klemmplan)
  • alle Ausgänge auf Reihenklemmen (inkl. Klemmplan)
  • DL-Bus für RSF-DL (Raumfeuchtefühler) auf Reihenklemmen, Display und CMI montiert
  • Ausgang E-Heizung: nur Signal für bauseitigen Lastschütz und bauseitige Spannungsversorgung

Aufgrund der Vielzahl möglicher weiterer Module kann das System erweitert werden. Mögliche Erweiterungen können sein:

  • höhere Anzahl Raumfeuchtefühler
  • mehrere Schalter im Gebäude für Heizen oder Kühlen*

*Unsere Erzeuger mit 4-Leiter-System können beides gleichzeitig! Fragen Sie uns.
