CZT

Hocheffiziente Luft-Wasser-Wärmepumpe mit Luftkanalanschluss und E.V.I. Verdichter

Haupteigenschaften der CZT Luft-Wasser-Wärmepumpe

Die hocheffiziente CZT Wärmepumpe wurde speziell für den Gebrauch in Verbindung mit einer Fußbodenheizung und zur Aufstellung in Technikräumen entwickelt. Sie ist für den Heizbetrieb optimiert und ist für alle Anwendungen geeignet, in denen maximale Effizienz und Heizleistung benötigt wird. Sie ist in der Lage, über das Heizen hinaus bis zu 65°C heißes Trinkwasser zu produzieren und das auch im Winter bei Außentemperaturen bis zu -20°C.

Diese Geräte wurden für die Innenaufstellung in Technikräumen entwickelt und sind mit E.C.-Lüftermotoren ausgestattet. Luftein- und -austritt werden bauseits mit Luftkanälen verbunden.

Die Geräte sind in 2-Leiter, 2+2 Leiter und 4-Leiter Ausführung erhältlich. So kann auch Trinkwasser erwärmt werden. Bei der P2S-Ausführung durch Aktivierung eines externen 3-Wege-Ventils, bei der P4S Ausführung durch einen separaten Wärmetauscher und eine hydraulische Schaltung für die Warmwasserbereitung.

Alle Versionen sind mit einem 4-Wege-Umschaltventil für die Abtauung des Luftwärmetauschers im Heizbetrieb ausgestattet. Die HH-Version ist besonders für den Einsatz in Ländern geeignet, die ein staatliches Förderprogramm für das Heizen mit Wärmepumpen anbieten. Die HH Version ist werkseitig nur für den Heizbetrieb eingestellt und für den Kühlbetrieb gesperrt.

Die RV-Versionen sind auch in der Lage, kaltes Wasser zu erzeugen. Die HH Versionen sind Werkseitig nur für den Heizbetrieb eingestellt und sind für den Kühlbetrieb gesperrt. Der Geräuschpegel ist extrem niedrig, dank eines speziellen flexiblen Antivibrationssystems, welches eine Lärmreduzierung von 10-12 dB(A) ermöglicht.

Features

Heizleistung: 25,7 bis 72,8 kW
Kühlleistung: 22,4 bis 62,5 kW

  • mit DC-Inverter-Verdichter
  • mit HP-Verdichter
  • mit E.V.I. Technologie
  • mit Luftkanalanschluss
  • zur Innenaufstellung in Technikräumen
  • hocheffizient
  • für Fußbodenheizungen besonders geeignet

Versionen

HHnur heizen
RVreversibel: heizen oder kühlen möglich
XLextra leise Version
P2U2-Leiter-System: heizen oder kühlen ohne Trinkwassererwärmung
P2S2-Leiter-System mit externem 3-Wege-Ventil: heizen oder kühlen mit Trinkwassererwärmung
P4U4-Leiter-System: heizen oder kühlen mit Trinkwassererwärmung
P4S4-Leiter-System: heizen oder kühlen mit gleichzeitiger Trinkwassererwärmung in separatem Kreislauf

Standard

  • Strömungswächter
  • Schmutzfänger Nutzerseite
  • Druckregelung Verdampfer/Verflüssiger
  • Außentemperatursensor zur Sollwertkompensation
  • Software
  • Eingang für externe Ein-/Ausschaltung
  • Eingang für Sommer-/Winterschaltung
  • Geräuschreduzierung
  • Kondensatwanne mit Frostschutzheizung
  • E.C.-Lüftermotoren mit höherem statischem Druck
  • Frostschutz Kit 2-Leiter- und 4-Leitersystem

Upgrades

  • Kaskadenregelung
  • Leistungsoptimierung
  • Hydraulik Kit Nutzerseite (1 Pumpe und Tank)
  • Hydraulik Kit Nutzerseite (2 Pumpen und Tank)
  • Hydraulik Kit Nutzerseite (1 Pumpe ohne Tank)
  • Hydraulik Kit Nutzerseite (2 Pumpen ohne Tank)
  • Hydraulik Kit Wärmerückgewinnung (1 Pumpe ohne Tank)
  • Hydraulik Kit Wärmerückgewinnung (2 Pumpen ohne Tank)
  • Gummischwingungsdämpfer
  • Hydraulik Frostschutz Kit
  • elektronischer Sanftanlauf
  • externe Fernbedienung
  • serielle Schnittstellenkarte
  • elektronisches Einspritzventil

Ausführungen der CZT Luft-Wasser-Wärmepumpe

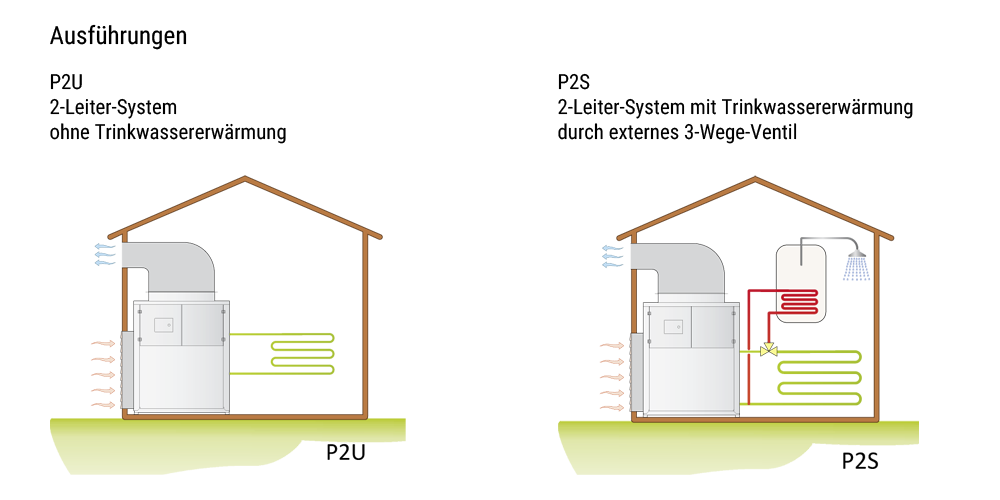

Version P2U

Das 2-Leiter-System kann warmes Wasser zum Heizen oder kaltes Wasser zum Kühlen produzieren. Der Kältekreislauf wird dabei um geschalten, das Aufheizen von Trinkwasser ist nicht möglich.

Version P2S

Diese Version kann zusätzlich zur Produktion von warmem Wasser zum Heizen oder kaltes Wasser zum Kühlen auch das Brauchwasser (TW) aufheizen. Drei Temperaturen (Heizen und TW) / (Kühlen und TW) sind möglich. Der Regler schaltet die externen 3-Wege- Ventile um. Priorität hat immer das Trinkwasser auch wenn sich die Anlage im Kühlbetrieb befindet, der Kältekreislauf wird beim Kühlbetrieb automatisch umgeschaltet.

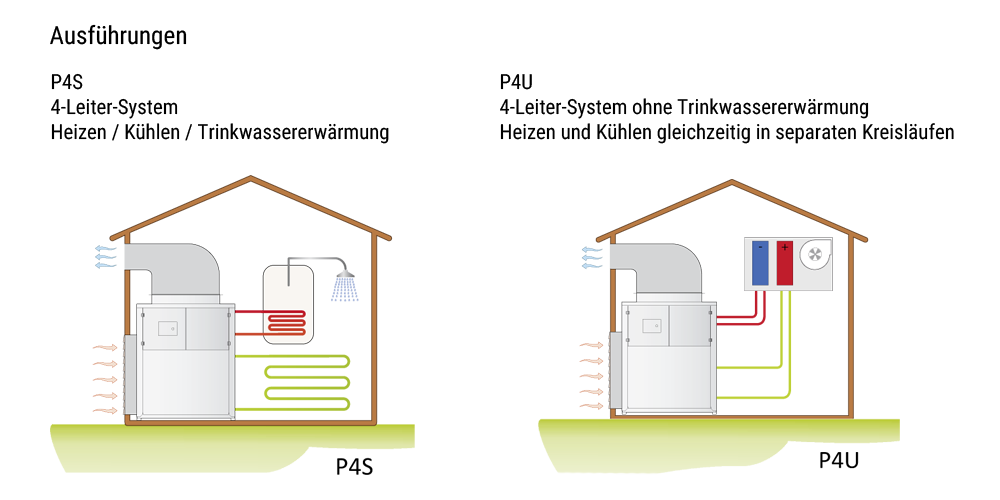

Version P4S

Das 4-Leiter-System kann warmes Wasser zum Heizen, kaltes Wasser zum Kühlen und heißes Wasser für die Brauchwassererwärmung (TW) mit einem zweiten Plattenwärmetauscher durchführen. Wenn gekühlt wird, kann gleichzeitig das TW durch Wärmerückgewinnung aufgeheizt werden. Das warme oder kalte Wasser hat einen eigenen Kreislauf und TW hat einen separaten Kreislauf. Im Heizbetrieb hat TW immer Vorrang.

Version P4U

Dieses 4-Leiter-System, bietet einen modernen Ansatz zu den im Gebäude bisher installierten 4-Leiter-Wasser-Systemen an. Anstelle der Verwendung eines Heizkessels und einer separaten Kältemaschine, kann diese Einheit warmes Wasser in einem Kreislauf und kaltes Wasser in dem anderen Kreislauf, entweder einzeln oder gleichzeitig erzeugen. Wenn warmes und kaltes Wasser gleichzeitig benötigt wird, entspricht die Heizleistung der Kälteleistung und der Leistungsaufnahme der Verdichter. Der Gesamtwirkungsgrad (TER) ist in diesem Modus im Vergleich zum (E.E.R) extrem hoch. Brauchwassererwärmung ist für diese Version nicht verfügbar.

Beschreibung der CZT Luft-Wasser-Wärmepumpe

Gehäuse

Alle LZTi-Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen. Die Standardfarbe der Geräte ist RAL 9018.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas, Filtertrockner, zwei Thermal- Expansionsventile (eines für den Kühlmodus, eines für den Heizmodus) mit externem Ausgleicher, 4-Wege-Rückwärtskreislauf-Ventil, 1-Wege-Ventil, Flüssigkeitssammler, Schrader-Ventil für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung (nach PED Vorschriften). Die Anlagen sind mit einem Economizer Edelstahlwärmetauscher AISI316 und einem zusätzlichen Expansionsventil für die Kaltdampfeinspritzung ausgestattet.

Verdichter

Die Scroll-Verdichter sind spezielle High Performance Scrolltypen, die speziell mit einer sehr hohen Effizienz für Kältekreisläufe mit sehr niedrigen Umgebungstemperaturen arbeiten. Alle Grössen sind mit Tandem-Verdichter ausgestattet. Einheiten, werden auch Economizern und Kaltdampfeinspritzensystem, eine vielseitige Methode, die Systemkapazität und die Leistungsfähigkeit zu verbessern, geliefert. Die Kaltdampfeinspritztechnologie besteht daraus, den Kaltdampf in der Mitte des Kompressionsprozesses einzuspritzen um die Leistung und Effizienz deutlich zu erhöhen. Jeder in den CZT Einheiten verwendete Scrollverdichter ist einem zweistufigen Verdichter, aber mit dem eingebauten Zwischenkühler, grundsätzlich ähnlich. Die zusätzliche Unterkühlung besteht daraus, einen Teil der Kondensator-Flüssigkeit herauszuziehen und es durch ein Expansionsventil über einen Wärmetauscher einzuspritzen, der als Unterkühler arbeitet. Der überhitzte Dampf wird dann dem Scrollverdichter eingespritzt. Die zusätzliche Unterkühlung vergrößert die Verdampferleistung. Je größer das Druckverhältnis zwischen Kondensation und Verdampfung, desto höher die Leistungszunahmen mit diesem System im Vergleich zu jeder anderen Verdichter- Technologie. Die Verdichter sind mit Kurbelwannenheizung, sowie einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert. Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.

Quellwärmetauscher

Der Quellwärmetauscher besteht aus einem Register mit Kupferrohren und Aluminiumrippen. Die Dimension der Kupferrohre sind 3/8“ mit Aluminiumblättern mit 0,1 mm Wandstärke. Die Aluminiumblätter sind mechanisch mit den Kupferrohren verbunden und verbessern damit den Wärmeaustausch-Faktor. Diese Geometrie des Quell- Wärmetauschers garantiert luftseitig einen niedrigen Druckverlust bei geringen Ventilatordrehzahlen (Verringerung der Geräuschbildung – Low Noise).

Nutzerwärmetauscher

Die schweißgelöteten Platten des Nutzerwärmetauschers sind aus Edelstahl AISI 316. Der Einsatz dieser Platten erlaubt eine massive Reduzierung der Kältemittelfüllung sowie kleinerer Abmessungen der Gesamtanlage gegenüber der traditionellen Rohrbündelbauweise. Der Nutzerwärmetauscher ist werksseitig mit einer geschäumt-zellgeschlossenen Isolierung versehen, die mit einer Frostschutzheizung ausgerüstet werden kann. Jeder Verdampfer ist mit einem Temperaturfühler als Frostschutzwächter ausgestattet.

E.C.-Lüfter für Kanalanschluss

Die Radialventilatoren mit hohem statischem Druck bestehen aus verzinktem Blech, lackiert mit Polyurethanpulver um einen hohen Schutz in aggressiver und rauer Umgebung sicher zu stellen. Die Ventilatoren sind direkt auf dem bürstenlosen DC Motor mit Außenrotor montiert um Verluste von einem Getriebe zu vermeiden. Der Motor ist ein bürstenloser DC Permanentmagnet mit hoher Effizienz und einer elektronischen Schalteinheit (Treiber) getrennt. Kontinuierliche Drehzahländerung durch ein 0-10 V Spannungssignal mit einem integrierten PFC Schutz, um ein Durchbrennen durch übermäßigen Spannungsabfall zu vermeiden. Komplett mit IP 54 Treiber, Serielle Schnittstelle mit Modbus RTU Kommunikationsprotokoll. Sämtliche Wärmetauscher mit hydrophiler Beschichtung.

Mikroprozessor

Die Geräte sind standardmäßig mit Mikroprozessoren ausgestattet. Der Mikroprozessor steuert folgende Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Der Mikroprozessor regelt ebenfalls die automatische Abtauung (Winterbetrieb/Heizbetrieb bei niedrigen Außentemperaturen), sowie Sommer/Winter Change Over. Die Kontrolle ist auch im Stande das Programm der Legionellenschaltung zu aktivieren, Integration mit anderen thermischen Quellen (elektrische Heizgeräte), Solarkollektoren usw., Kontrolle und Management von modulierenden Ventilen und der Brauchwasserladepumpe zu schalten. Auf Nachfrage kann jeder Mikroprozessor mit einem Gebäudemanagementsystem verbunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE EN60204 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Die Schutzart der Schalttafel ist IP55. Alle Geräte sind mit folgendem im Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Einrichtungen ausgestattet: Temperaturfühler am Wassereintritt zur Regelung der Wassertemperatur, Frostschutzfühler auf der Wasseraustrittseite, Warmwasser Vor- und Rücklauftemperaturfühler (nur P4S und P4U-Version), manuell resetbarer Hochdruckschalter im Kältemittelkreislauf, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Thermischer Überlastschutz für Kompressor und Ventilator, Strömungswächter. Weiterhin sind alle Geräte mit einem Temperaturfühler für die Energy-Saving-Funktion ausgestattet. Dieser befindet sich in einem separaten Gehäuse und kann genutzt werden, die Pumpen im Standby-Modus bei Erreichen des Sollwertes abzuschalten. Hierdurch lässt sich die elektrische Leistungsaufnahme erheblich reduzieren. Der Fühler muss bauseitig montiert werden.

Geräuschreduzierung

Die neuen Wärmepumpen mit Kältemittel R410A, sind serienmäßig mit der neuesten “Schweberahmen” Technologie ausgestattet. Diese Technologie trennt vollständig die Verdichter von dem Hauptgehäuse, damit die Vibrationen und die Geräusche der Verdichter, nahezu beseitigt werden. Die Geräuschreduzierung besteht aus einem speziellen Antivibrations- und einem akustischen Dämpfungssystem. Die Verdichter sind außerdem mit Schallschutzhauben zur Reduzierung der Geräusche ausgestattet. Die Grundplatte von dem „schwimmenden Rahmen“ ist vom Tragrahmen des Gehäuses durch Weichstahlfedern zusätzlich getrennt. Innerhalb des „Schweberahmens“ sind die Verdichter zusätzlich mit gummielastischen Füßen auf der schwimmenden Grundplatte montiert. Das schwimmende Gehäuse ist aus verzinkten Stahlsandwichpaneelen hergestellt. Die Paneele sind mit Mikro perforierter Innenhaut und einem 50 mm dicken Schallschutz, mit hoher Dichte (40 kg/m3) bestehend aus Mineralwolle, von Innen isoliert. Der gesamte „Schweberahmen“ dient als Antivibrationsschutz und als zusätzliche Schalldämmung. Die Kältemittelleitungen der Verdichter von und zum Kältekreislauf sind mit flexiblen Leitungen, sogenannten „Anakondas“ verbunden. Ebenfalls werden die hydraulischen Anschlüsse zum Plattenwärmetauscher auch mit flexiblen Leitungen angeschlossen. Die Kombination dieser oben genannten Systeme führt zu einer Gesamtlärmreduzierung im Bereich von 10-12 dB (A).
