XHA

Hocheffiziente Luft-Wasser-Wärmepumpe als Splitsystem

Haupteigenschaften der XHA Luft-Wasser-Wärmepumpe

Die Luft-Wasser-Wärmepumpen der Baureihe XHA werden in zwei Bauteilen geliefert und durch Kältemittelleitungen miteinander verbunden. Der externe Quellwärmetauscher verfügt nur über einen Luftwärmetauscher und Ventilatoren. Die Verdichter befinden sich in der Außeneinheit und sind separat gekapselt.

Die Baureihe ist für Anwendungen mit akuter Frostgefahr konzipiert und in denen es nicht möglich ist, einen fachgerechten Frostschutz im Verbraucherkreis umzusetzen.

Die hocheffiziente XHA Wärmepumpen wurden speziell für die Aufstellung in Technikräumen entwickelt. Sie ist für den Heizbetrieb optimiert und ist für alle Anwendungen geeignet, in denen maximale Effizienz und Heizleistung benötigt wird. Sie ist in der Lage, über das Heizen hinaus bis zu 60°C heißes Trinkwasser zu produzieren und das auch im Winter bei Außentemperaturen bis zu -20°C.

Die Geräte sind in 2-Leiter und 2+2 Leiter Ausführung erhältlich. So kann auch Trinkwasser erwärmt werden. Bei der P2S-Ausführung durch Aktivierung eines internen 3-Wege-Ventils.

Alle Versionen sind mit einem 4-Wege-Umschaltventil für die Abtauung des Luftwärmetauschers im Heizbetrieb ausgestattet. Die HH-Version ist besonders für den Einsatz in Ländern geeignet, die ein staatliches Förderprogramm für das Heizen mit Wärmepumpen anbieten. Die HH Version ist werkseitig nur für den Heizbetrieb eingestellt und für den Kühlbetrieb gesperrt.

Die RV-Versionen sind auch in der Lage, kaltes Wasser zu erzeugen.

Der Geräuschpegel ist extrem niedrig, dank eines speziellen flexiblen Antivibrationssystems, welches eine Lärmreduzierung im Bereich von 10-12 dB(A) ermöglicht.

Features

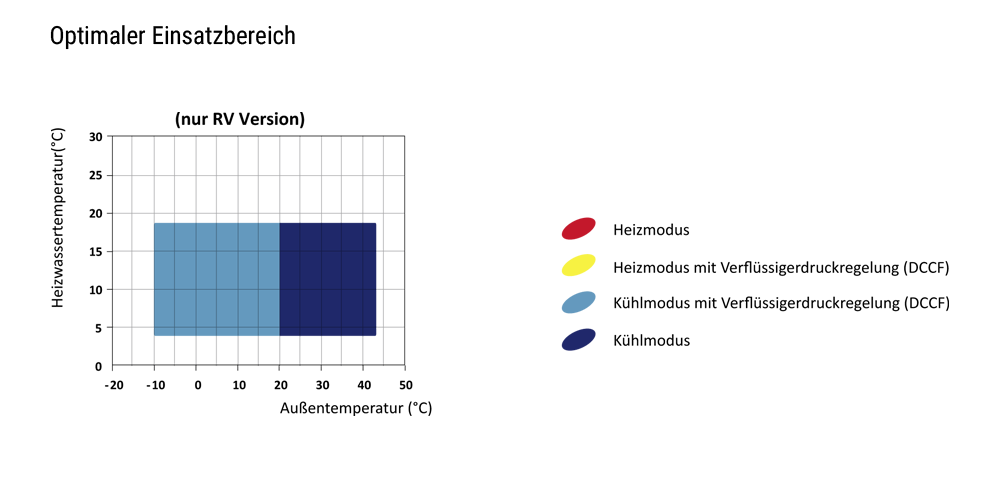

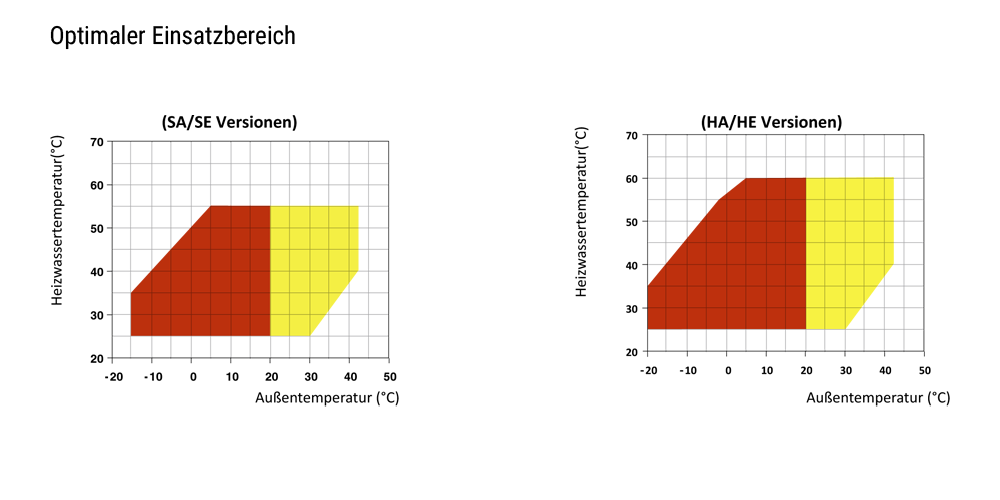

Heizleistung: 22,0 bis 241,3 kW
Kühlleistung: 17,7 bis 200,4 kW

  • speziell für frostschutzproblematische Anwendungen
  • zur Innenaufstellung in Technikräumen
  • hocheffizient

Versionen

HHnur heizen
RVreversibel: heizen oder kühlen möglich
SAStandardeffizienz, mit AC-Ventilatoren
SEStandardeffizienz, mit EC-Ventilatoren
HAhocheffizient, mit AC-Ventilatoren
HEhocheffizient, mit EC-Ventilatoren
LSleise Version
XLextra leise Version
P2U2-Leiter-System: heizen oder kühlen ohne Trinkwassererwärmung
P2S2-Leiter-System mit externem 3-Wege-Ventil: heizen oder kühlen mit Trinkwassererwärmung

Standard

  • Strömungswächter
  • Schmutzfänger Nutzerseite
  • Außentemperatursensor zur Sollwertkompensation
  • Software
  • Eingang für externe Ein-/Ausschaltung
  • Eingang für Sommer-/Winterschaltung
  • Geräuschreduzierung
  • 3 Wege ON/OFF Ventil Warmwasser Produktion
  • Hocheffiziente E. C. Lüftermotoren
  • Hydraulik Kit nutzerseitig (1 Pumpe ohne Tank)

Upgrades

  • Druckregelung Verdampfer/Verflüssiger
  • Kondensatwanne mit Frostschutzheizung
  • E.C.-Lüftermotoren mit höherem statischem Druck
  • Kaskadenregelung
  • Leistungsoptimierung
  • Hydraulik Kit nutzerseitig (2 Pumpen ohne Tank)
  • Frostschutz Kit 2-Leitersystem
  • Gummischwingungsdämpfer
  • Hydraulik Frostschutz Kit
  • elektronischer Sanftanlauf
  • externe Fernbedienung
  • elektronisches Einspritzventil
  • serielle Schnittstellenkarte

Ausführungen der XHA Luft-Wasser-Wärmepumpe

Version HH

Nur zum Heizen. Kaltwassererzeugung steht nicht zur Verfügung.

Version RV

Diese Ausführung hat 2 hydraulische Anbindungen und kann im Winter warmes und im Sommer kaltes Wasser produzieren. Diese Ausführung ist für 2-Leiter-Anwendungen konzipiert.

Version SA

Standard-Energieeffizienz-Ausführung, entsprechend ERP2018 Standard. Anlage ausgestattet mit AC-Wechselstromventilatoren.

Version SE

Standard-Energieeffizienz-Ausführung, entsprechend ERP2018 Standard. Anlage ausgestattet mit EC-Gleichstromventilatoren.

Version HA

Hoch-Energieeffizienz-Ausführung, entsprechend ERP2018 Standard. Anlage ausgestattet mit AC-Wechselstromventilatoren.

Version HE

Hoch-Energieeffizienz-Ausführung, entsprechend ERP2018 Standard. Anlage ausgestattet mit EC-Gleichstromventilatoren.

Version LS

Diese Version beinhaltet die gesamte akustische Isolierung der Anlage (Kompressor und Wärmetauscher) mit Kompressorummantelung und Isoliermaterial mit einer sehr hohen Dichte sowie einer schweren Bitumenschicht.

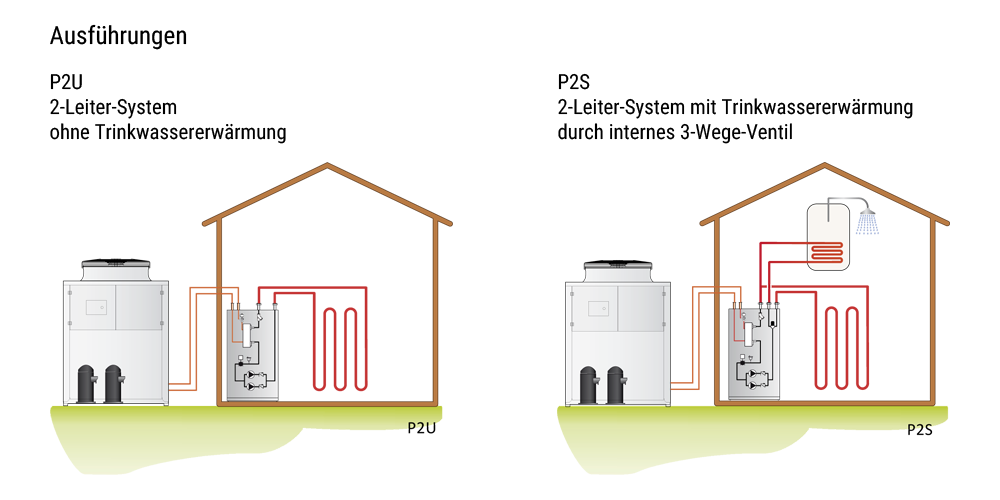

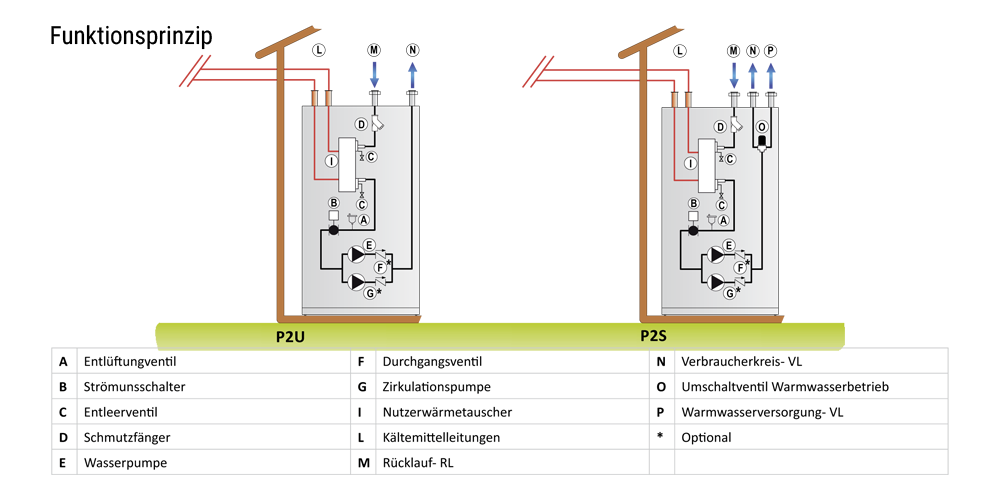

Version P2U

Es handelt sich um eine 2-Leiter-Ausführung für den Heizbetrieb (HH-Ausführung nur Heizung), in der RV-Ausführung um eine im Betrieb reversible Anlage für saisonal abhängigen Heiz- oder Kühlbetrieb im Change-Over-Betrieb. Die Außeneinheit wird im Set mit einer Inneneinheit, welche mit einem Hydraulik Kit ausgestattet ist, geliefert. In dieser Ausführung steht keine Warmwasser Betriebsart zur Verfügung.

Version P2S

Es handelt sich um eine 2-Leiter-Ausführung, welche zusätzlich zum reversiblen Heiz- oder Kühlbetrieb (RV-Ausführung) am Verbraucherwärmetauscher (HH=nur Heizen- Ausführung) die Warmwasserbereitung ermöglicht. Die Geräteregelung arbeitet mit zwei Heizungssollwerten für Heizung und Warmwasserbereitung, wobei die Warmwasserbereitung prioritär, unabhängig von der vorherigen Betriebsart, aktiviert wird. Bei aktiver Warmwasserbereitung schaltet das verbaute 3-Wege-Ventil auf den Warmwasserkreis um und arbeitet bis zum Erreichen des Warmwasser-Sollwertes im Sanitärbetrieb. Die Außeneinheit wird im Set mit einer Inneneinheit, welche mit einem Hydraulik Kit inklusive Pumpe und 3-Wege-Ventil ausgestattet ist, geliefert. In dieser Ausführung steht keine Warmwasser Betriebsart zur Verfügung.

Beschreibung der XHA Luft-Wasser-Wärmepumpe

Gehäuse

Alle LZTi-Geräte bestehen aus heißverzinkten, pulverbeschichteten Stahlblechen für maximalen Schutz gegen aggressive witterungsbedingte Einflüsse. Das Gehäuse ist äußerst wartungsfreundlich, da die im Tragrahmen befindlichen Paneele demontierbar sind. Alle Schrauben und Niete sind aus Edelstahl, sodass die Geräte sich auch für die Außenmontage eignen. Die Standardfarbe der Geräte ist RAL 9018.

Inneneinheit

Die Inneneinheit ist aus einem galvanisierten Stahlrahmen, pulverbeschichtet bei 180°C, Farbe RAL9018, hergestellt. Sie beinhaltet den Verbraucher-Plattenwärmetauscher, hergestellt aus Edelstahl, AISI 316. Diese Wärmetauscher-Bauart erlaubt eine drastische Reduktion des Kältemittelinhaltes der Anlage, speziell im Vergleich zu Rohrbündelwärmetauschern. Zusätzlich werden durch deren Verwendung die Geräteabmessungen reduziert. Die Wärmetauscher sind ab Werk mit einer dampfdichten Isolierung versehen und können zusätzlich (optional) mit Frostschutzheizungen, deren Steuerung über Sensoren, die zur Gewährleistung der Frostsicherheit verwendet werden, ausgestattet werden. P2U- Ausführungen können kein Heißwasser zur Warmwasserbereitung generieren und werden daher ohne 3- Wege- Umschaltventil geliefert. Die Inneneinheit verfügt über einen Schaltpaneel mit Hauptschalter und einem Bedienerdisplay mit grafischer Anzeige.

Kältekreislauf

Die Kältemittelfüllung in den Geräten ist R410A. Der Kältekreislauf ist mit primär auf dem internationalen Markt erhältlichen Komponenten ausgestattet und erfüllt somit die ISO 97/23. Jeder Kältekreislauf beinhaltet: Schauglas; Filtertrockner, doppelte Thermal- Expansionsventile, (eines für den Kühlmodus, eines für den Heizmodus) mit externem Ausgleicher, 4 Wege Rückwärtskreislauf- Ventil, 1-Wege Ventil, Flüssigkeitssammler, Schrader-Ventil für Wartung und zur Kontrolle, Drucksicherheits-Einrichtung nach PED Vorschriften).

Verdichter

Die Scroll-Verdichter sind spezielle High Performance Scrolltypen, die speziell mit einer sehr hohen Effizienz für Kältekreisläufe mit sehr niedrigen Umgebungstemperaturen arbeiten. Alle Größen sind mit Tandem-Verdichter ausgestattet. Die Verdichter sind mit Kurbelwannenheizung, sowie einer Motorschutzeinrichtung durch eingebauten Klixon versehen. Sie befinden sich in einem schalldichten Gehäuse und sind vom Luftstrom getrennt, was die Schallemission reduziert. Die Kurbelwannenheizung ist im Stand-By immer geschaltet. Die Inspektion erfolgt über die Front-Paneele und ermöglicht auch die Wartung im Betrieb des Gerätes.

Quellwärmetauscher

Der Quell-Wärmetauscher besteht aus einem Register mit Kupferrohren und Aluminiumrippen. Die Dimension der Kupferrohre sind 3/8“ mit Aluminiumblättern mit 0,1 mm Wandstärke. Die Aluminiumblätter sind mechanisch mit den Kupferrohren verbunden und verbessern damit den Wärmeaustausch-Faktor. Diese Geometrie des Quell- Wärmetauschers garantieren luftseitig einen niedrigen Druckverlust bei geringen Ventilatordrehzahlen (Verringerung der Geräuschbildung –Low Noise). Sämtliche Wärmetauscher mit hydrophiler Beschichtung.

Ventilatoren

Die Ventilatoren sind Axialläufer mit tragflächengeformten Aluminiumrotorblättern. Sie sind statisch und dynamisch gewuchtet und mit einem Unfallschutzgitter ausgerüstet nach EN 60335. Die Ventilatoren sind schwingungsgedämpft mit Antivibrations- Gummidämpfer mit dem Gehäuse montiert. Die Ventilatoren (LS-Versionen) sind mit 6-Polmotoren (900 min-1) installiert, die XL Ausführung ist mit 8 Polmotoren ausgestattet (8-Polmotoren, 600 min-1). Die direktangetriebenen Motoren sind mit einer Motorschutzeinrichtung durch eingebauten Temperaturregler versehen. Schutzart des Motors ist IP 54.

Mikroprozessor

Die Geräte sind standardmäßig mit Mikroprozessoren ausgestattet. Der Mikroprozessor steuert folgende Funktionen: Einstellung der Wassertemperatur, Frostschutz, Taktung der Verdichter, Automatische Einschaltfolge der Verdichter, Alarm-Reset, Sammelalarmkontakt für Fernsignalisierung, LED-Anzeigen für Alarme und Betriebsmeldung. Der Mikroprozessor regelt ebenfalls die automatische Abtauung (Winterbetrieb/Heizbetrieb bei niedrigen Außentemperaturen), sowie Sommer/Winter Change Over (nur für RV-Versionen). Die Kontrolle ist auch im Stande das Programm der Legionellenschaltung zu aktivieren, Integration mit anderen thermischen Quellen (elektrische Heizgeräte), Solarkollektoren usw., Kontrolle und Management von modulierenden Ventilen und der Brauchwasserladepumpe zu schalten. Auf Nachfrage kann jeder Mikroprozessor mit einem Gebäudemanagementsystem verbunden werden. Unsere technische Abteilung studiert in Verbindung mit unseren Kunden unterschiedliche Lösungen für den Einsatzbereich MODBUS.

Elektrische Schalttafel

Die elektrische Schalttafel ist in Übereinstimmung Elektromagnetischen Normen CEE EN60204 hergestellt. Um an die Schalttafel zu gelangen muss der Hauptschalter in Stellung OFF gebracht werden damit der Schaltschrank geöffnet werden kann. Die Schutzart der Schalttafel ist IP55. Alle Geräte sind mit folgendem im Standard ausgerüstet: Phasenüberwachungsrelais die den Verdichter abschalten wenn eine Phase nicht korrekt arbeitet (Scrollverdichter können dann Rückwärts anfahren und Defekt gehen). Ebenfalls sind im Standard enthalten: Hauptschalter, Thermokontakte (als Schutz für Pumpen und Ventilatoren), Sicherung für Verdichter, Motorschutzschalter, Verdichterschütze, Ventilatorenschütze, Pumpenschütze. Die Hauptplatine ist mit potentialfreien Kontakten für eine externe Freigabe, Sommer- und Winterumschaltung (nur Wärmepumpen) und Sammelalarmmeldung ausgestattet.

Steuer- und Sicherheitskette

Alle Geräte sind mit folgenden Steuerungs- und Sicherheitstechnischen Einrichtungen ausgestattet: Temperaturfühler am Wassereintritt zur Regelung der Wassertemperatur, Frostschutzfühler auf der Wasseraustrittseite, Warmwasser Vor- und Rücklauftemperaturfühler (nur P2S-Version), manuell resetbarer Hochdruckschalter im Kältemittelkreislauf, Niederdruckschalter mit automatischem Reset, Hochducksicherheitsventil im Kältemittelkreislauf, Thermischer Überlastschutz für Kompressor und Ventilator, Strömungswächter. Weiterhin sind alle Geräte mit einem Temperaturfühler für die Energy-Saving-Funktion ausgestattet. Dieser befindet sich in einem separaten Gehäuse und kann genutzt werden, die Pumpen im Standby-Modus bei Erreichen des Sollwertes abzuschalten. Hierdurch lässt sich die elektrische Leistungsaufnahme erheblich reduzieren. Der Fühler muss bauseitig montiert werden.

Geräuschreduzierung

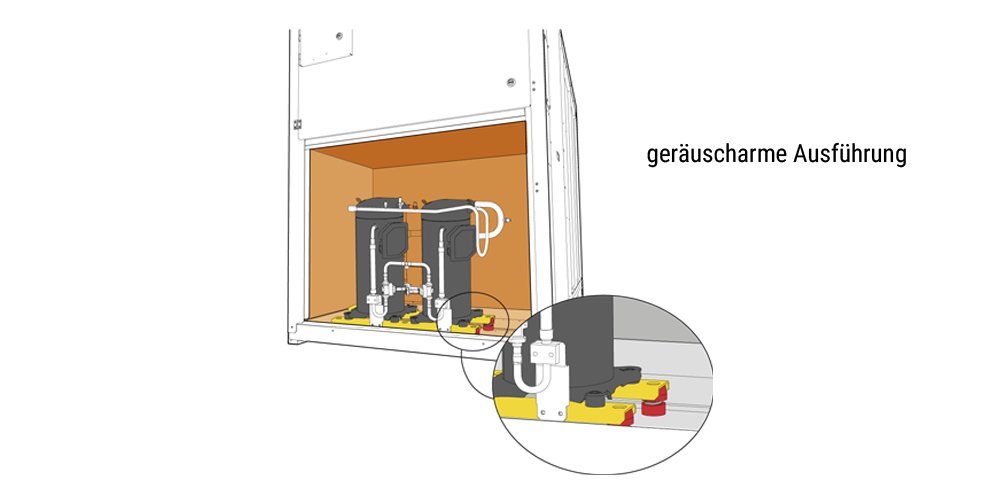

Die neuen Wärmepumpen mit Kältemittel R410A, sind serienmäßig mit der neuesten “Schweberahmen” Technologie ausgestattet. Diese Technologie trennt vollständig die Verdichter von dem Hauptgehäuse, damit die Vibrationen und die Geräusche der Verdichter, nahezu beseitigt werden. Die Geräuschreduzierung besteht aus einem speziellen Antivibrations- und einem akustischen Dämpfungssystem. Die Verdichter sind außerdem mit Schallschutzhauben zur Reduzierung der Geräusche ausgestattet. Die Grundplatte von dem „schwimmenden Rahmen“ ist vom Tragrahmen des Gehäuses durch Weichstahlfedern zusätzlich getrennt. Innerhalb des „Schweberahmens“ sind die Verdichter zusätzlich mit gummielastischen Füßen auf der schwimmenden Grundplatte montiert. Das schwimmende Gehäuse ist aus verzinkten Stahlsandwichpaneelen hergestellt. Die Paneele sind mit Mikro perforierter Innenhaut und einem 50 mm dicken Schallschutz, mit hoher Dichte (40 kg/m3) bestehend aus Mineralwolle, von Innen isoliert. Der gesamte „Schweberahmen“ dient als Antivibrationsschutz und als zusätzliche Schalldämmung. Die Kältemittelleitungen der Verdichter von und zum Kältekreislauf sind mit flexiblen Leitungen, sogenannten „Anakondas“ verbunden. Ebenfalls werden die hydraulischen Anschlüsse zum Plattenwärmetauscher auch mit flexiblen Leitungen angeschlossen. Die Kombination dieser oben genannten Systeme führt zu einer Gesamtlärmreduzierung im Bereich von 10-12 dB (A).
